安防散热风扇|安防监控行业散热解决方案简介

2020-04-24

安防监控散热风扇

众所周知,所有电子电器的设备都面临一个共同问题:只要它工作,它就发热(超导除外)。这是因为所有的器件都存在一定大小的等效电阻,电阻乘以流过的电流就是压降,压降乘以电流就等于功率,由欧姆定律可知这个功率必定转化成热量。安防设备基本上是一天24小时工作的,加上4K影像、边缘运算及大数据处理设备功能日益强大,系统散热的需求也逐年攀升,如果安防产品的散热设计有缺陷,发热不仅将会使安防电子元器件的老化加速,而且很有可能对它们造成不可逆转损坏。为确保安防系统可长时间正常工作,高性能、高可靠性的散热风扇必不可少。

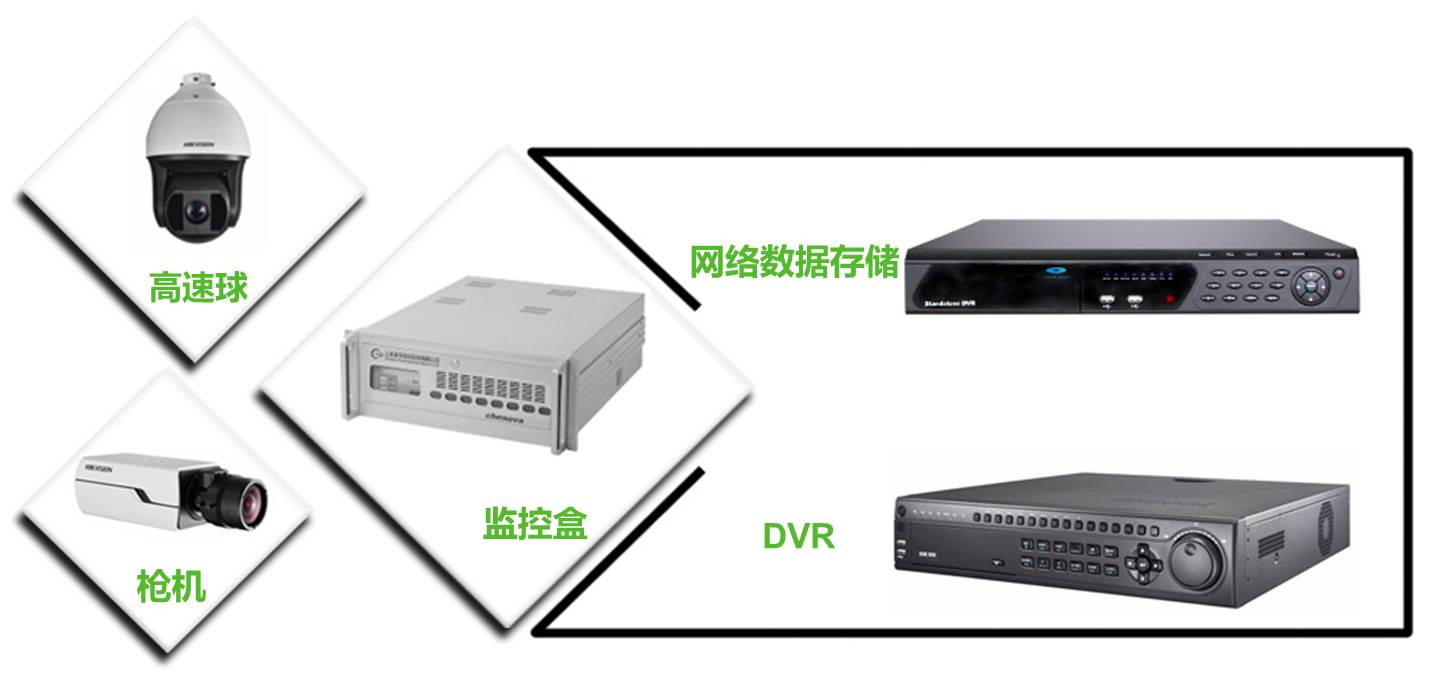

下边将简单介绍一下,安防行业在监控摄像头、监控存储硬盘、监控系统综合布线三方面的散热解决方案。

一、监控摄像头。

监控摄像头由于配置了发热量较大的红外灯,红外灯在启动后,整个工作时间段内(以12小时计)在红外摄像机前部会有热量集中,如不能散热均匀定会影响摄像机的正常工作。例如50颗¢5的红外灯板,长时间运行的话,LED板上的温度几乎可以达到90度左右,LED板后面的CCD图像传感器就成了最直接的受害者,而CCD图像传感器可直接将光学信号转换为模拟电流信号,电流信号经过放大和模数转换,是监控摄像头中实现图像的获取、存储、传输、处理和复现的重要元器件。

下边总结监控摄像头的六种常用散热方法:

1、降低电流。使用功耗小的红外灯代替大功耗的红外灯,可以降低发热量,但是在照射长距离的时候,效果肯定不明显。

2、内部加装散热风扇。我司也有安防监控系统,作为散热风扇厂家,我们在监控摄像头中加装散热风扇,其使用寿命明显高于未加装散热风扇的摄像头寿命。长寿命(70000小时)的滚珠散热风扇,加上温控功能(通过温度感应调节转速),能更好地为安防监控摄像头保驾护航。

3、使用恒定电流电源供电。保持电流恒定,控制LED的散热。

4、LED灯的分组排列。如,以24颗的红外来说,可以把它排列成3组来减低热量。

5、结构材质的选择。如,LED灯板和外壳选用铝合金等散热比较好的材料。

6、导热材料应用。使用导热介质材料把发热体热量传导到壳体后再通过自然对流的方式进行散热。

二、监控存储硬盘。

在海量视频数据存储过程中,监控硬盘保持着稳定的存储速度(转速越快的硬盘产生的热量相对较高),但是由于数据量太大,而且持续地读写数据信息,没有"停止"工作的空档,当硬盘温度有"温温"的感觉的时候,此时的温度已经达到了60℃左右。
如果硬盘过热会影响存储的效率,工作效率下降后,录像速度与存储不对等产生延时,实时监控的意义也就不复存在。更为严重的情况,硬盘温度过高导致系统死机甚至整块硬盘被毁。

在家庭或民用监控系统中,硬盘过热引起的"自燃"事件也并非是新鲜事。考虑到PC硬盘和监控硬盘的价格差,大多数人抱着"能省则省"的心态买把PC硬盘装在录像机里,硬盘启动方式不同、转速不同、稳定性不同,这会大大影响硬盘的寿命,如此一来重要的视频数据不仅会丢失,成本似乎更贵。

因此,一般DVR(硬盘录像机)中都装有散热风扇,特别的会给监控存储硬盘加装风扇来散热。

三、监控系统综合布线。

冗杂的线缆在有限的空间下,相互之间的散热会使环境温度上升,而当环境温度升高时,线缆的传输衰减特性也会相应的提高,将直接会影响线缆的传输质量,这也是许多冗杂网络出现传输质量故障的常见主因之一。

冗杂的网络布线都有一个共通点,就是大量不同用途的线缆混在一起,不同用途的线缆混在一起容易产生干扰,也会影响其散热。因此,网络布线设计要考虑散热,应避免过度冗杂,布线施工时应专业操作,避免随意更改;重视电磁测试验收,巧妙使用配线架,使布线简洁有序。

现主流摄像头逐渐在向高端,高清像素靠拢;各大安防设备厂商逐渐推出云储存方案,云存储厂商正在将各类搜索、应用技术和云存储相结合,以便能够向企业提供一系列的数据服务,如此一来在数据储存设备将走向更大、更高端的服务器,因此主流摄像头跟监控服务器对散热需求也将提高。

深圳华夏恒泰电子有限公司是一家集研发、生产、销售为一体的散热风扇厂家,通过可靠性高散热效低噪音的DC轴流系列风扇为安防系统长时间稳定运行提供保障,并针对户外监控系统的特殊使用环境,提供自IP21到最高IP68的防水防尘等级且具备较好防腐蚀能力的散热风扇。我司目前跟国内多家知名的以视频为核心的物联网解决方案以及生产安防监控视频产品的公司合作,如有这方面的需求,欢迎联系我们。
